Оцинкованные воздуховоды — металлические каналы из стали с защитным слоем цинка, по которым вентиляция подает и удаляет воздух. В вентиляционной сети воздуховод оцинкованный соединяет оборудование с решетками и другими устройствами распределения воздуха. Сечение и геометрия трассы влияют на скорость воздуха и потери давления, а герметичность стыков — на величину утечек.
Что представляет собой оцинкованный воздуховод
Стенки канала делают из стального листа с цинковым покрытием. Лист формуют и соединяют его края, получая замкнутую оболочку круглого или прямоугольного сечения.
Стальной канал и защитное цинковое покрытие
Сталь придает каналу жесткость, а цинк защищает ее от коррозии. Покрытие не заменяет теплоизоляцию: при определенной разнице температур воздуха и поверхности на металле может появляться конденсат. Применение оцинковки зависит также от состава перемещаемого воздуха — для агрессивной среды ее пригодность подтверждают отдельно.
Круглое и прямоугольное сечение
Круглые каналы бывают прямошовными и спирально-навивными: у первых шов идет вдоль канала, у вторых — по спирали. При одинаковой площади сечения круг имеет меньший периметр, чем прямоугольник. У прямоугольного канала можно менять соотношение ширины и высоты, что удобно при ограниченном пространстве над потолком.
Из каких элементов состоит сеть воздуховодов

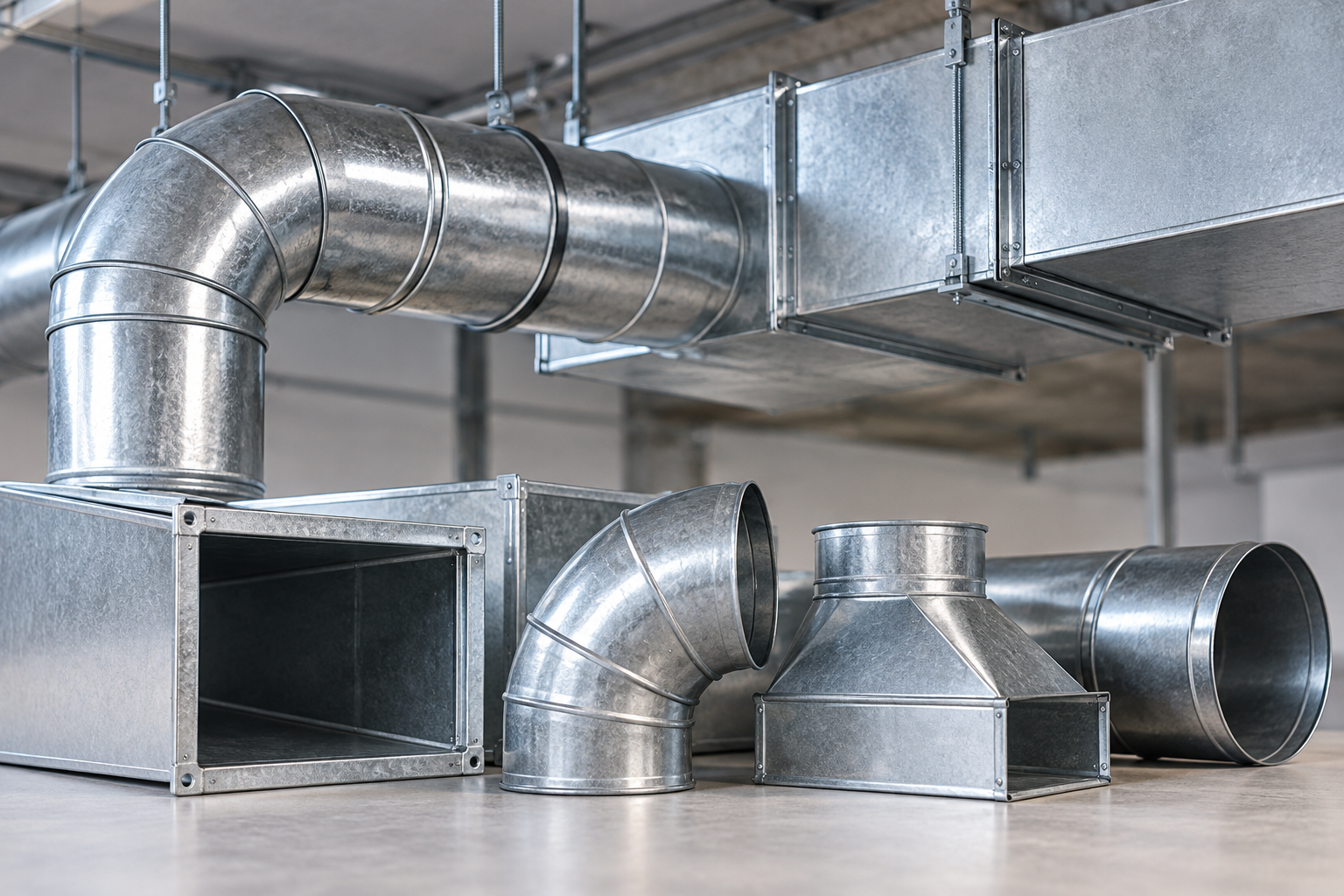

Трассу собирают из прямых участков и фасонных деталей — элементов для поворотов, разветвлений и изменения сечения. Соединители связывают их в непрерывный канал, а крепления удерживают сеть на строительных конструкциях.
Прямые участки
Прямая секция проводит воздух без изменения направления и размера сечения. У прямоугольных элементов могут быть ребра или зиги — выдавленные полосы, которые повышают жесткость стенок. Количество секций влияет на число стыков в трассе.
Отводы, переходы, тройники и соединители

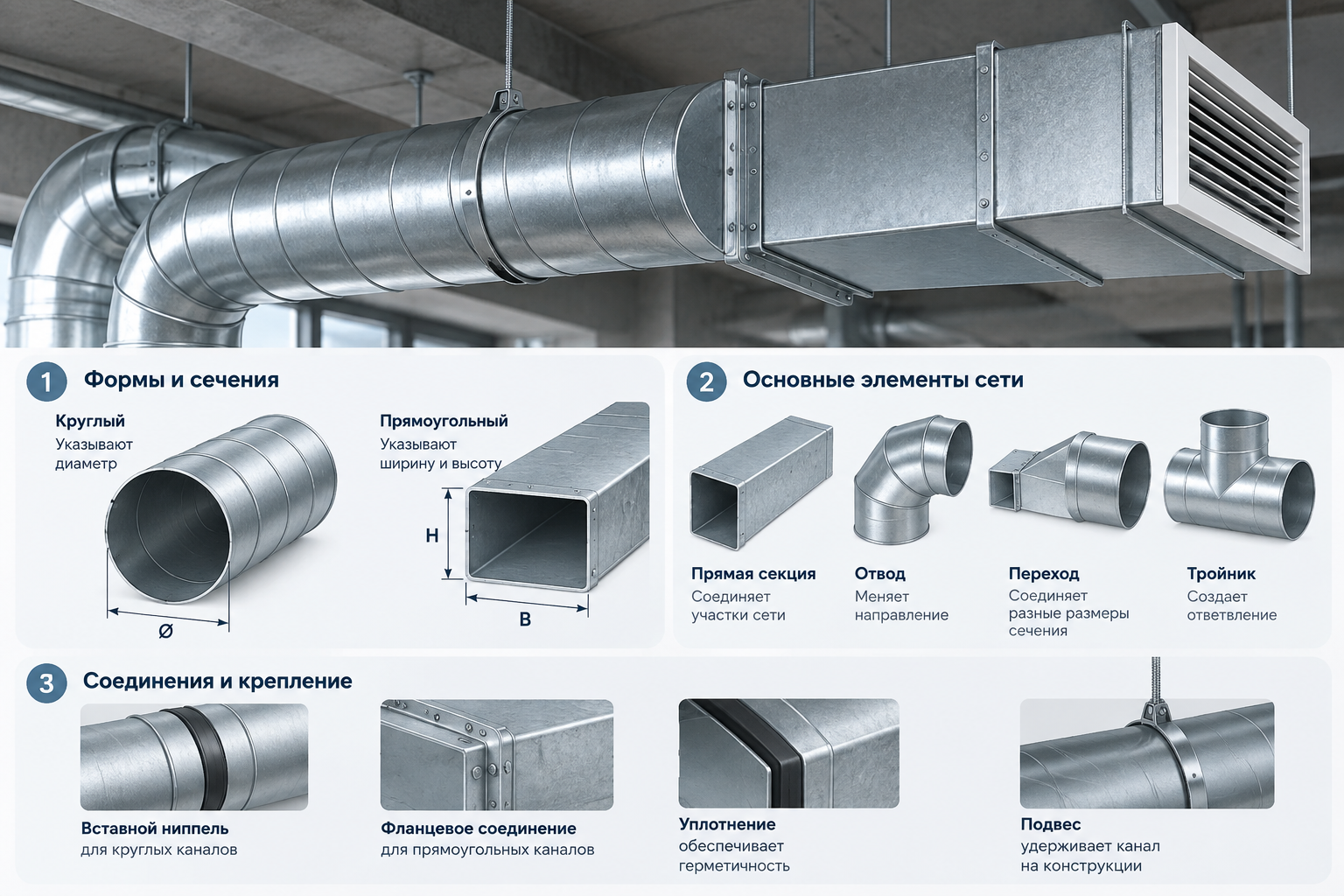

Назначение элементов:
- Отвод меняет направление канала, например обходит балку.
- Переход соединяет участки разного размера или формы сечения.
- Тройник создает ответвление, разделяя или объединяя потоки.
- Соединитель стыкует соседние элементы. Для круглых каналов применяют в том числе вставные ниппели, для прямоугольных — фланцевые соединения.
Тип стыка зависит от конструкции элементов. Его плотность обеспечивают уплотнения и герметизирующие материалы, предусмотренные для конкретной системы.
Какие параметры описывают воздуховод
Размер сечения показывает, сколько места занимает канал и какую площадь он оставляет для потока. Толщина листа и длина секции описывают конструкцию самого элемента.
Диаметр или размеры сечения
Для круглого воздуховода указывают диаметр, для прямоугольного — ширину и высоту. При одинаковом расходе воздуха уменьшение площади сечения повышает скорость потока. Это влияет на потери давления и возможность появления шума, поэтому размер рассматривают вместе с расчетным расходом.
Эти же параметры указывают, когда описывают воздуховоды в магазине Петрович или составляют спецификацию вентиляционной сети.
Толщина металла и длина элемента
Толщина стали связана с размерами канала, рабочим давлением и требованиями к жесткости. Ее значение задают проект и техническая документация, поэтому одной универсальной толщины для всех воздуховодов нет. Длина элемента влияет на расположение стыков и удобство размещения секций в помещении.
Что влияет на работу вентиляционного канала
Воздух теряет давление при движении вдоль стенок, на поворотах и в разветвлениях. Неплотные стыки добавляют утечки или подсос воздуха, из-за которых расход у решеток отличается от расчетного.
Геометрия трассы
Сопротивление зависит от длины сети, скорости воздуха, формы поворотов и переходов. Резкое изменение сечения вызывает завихрения и дополнительные потери давления. Даже каналы одинакового диаметра работают по-разному, если у одного трасса прямая, а у другого много отводов и ответвлений.
Герметичность соединений и крепление
В приточной сети через щели воздух может уходить наружу, а во всасывающей части — поступать внутрь из окружающего пространства. Требуемую герметичность задает проект, а подтверждают испытания. Подвесы и опоры удерживают геометрию трассы; недостаточное крепление допускает смещение элементов и нагрузку на стыки.
Как связаны устройство и работа сети
Сечение определяет условия движения воздуха, а металл и форма стенок — жесткость канала. Прямые секции и фасонные детали образуют трассу, работу которой определяют также сопротивление, герметичность и крепление.
